Parker Autoclave Engineers P-8546-2 3BD3HC10P2 & 201D-0681

Autoclave Engineers P-8546-2 — Pneumatische luchtactuator (deel 1)

Beschrijving:
Dit is een pneumatische (lucht)actuator die is ontworpen om een ​​klep op afstand te bedienen met behulp van perslucht. Actuatoren zoals deze zetten luchtdruk om in mechanische beweging om een ​​klep te openen of te sluiten zonder handmatige bediening.

Fabrikant: Parker Hannifin Corporation. Typische voordelen zijn onder andere bediening van de klep op afstand, verbeterde veiligheid en automatiseringsmogelijkheden.

Belangrijkste kenmerken:
- Bedrijfsmodi: Luchtgestuurd openen (normaal gesloten) / Luchtgestuurd sluiten (normaal open) / Dubbelwerkende opties in sommige configuraties
- Ontwerp: Zuigertype (typisch voor klepbediening) voor betrouwbare werking en een lange levensduur.

- Bedrijfsdruk: Tot circa 150 psi (6,9 bar) maximaal (typisch bereik voor pneumatische actuatoren van Autoclave).

- Temperatuur/Omgeving: De omgevingstemperatuur van de actuator ligt doorgaans tussen ongeveer -20°F en 200°F (-29°C en 93°C) (voor actuatoren met zuiger).

- Doel in de montage: Gemonteerd op het klephuis (201D-0681), waardoor bediening op afstand (aan/uit-regeling) mogelijk is met behulp van een luchtstuursignaal.

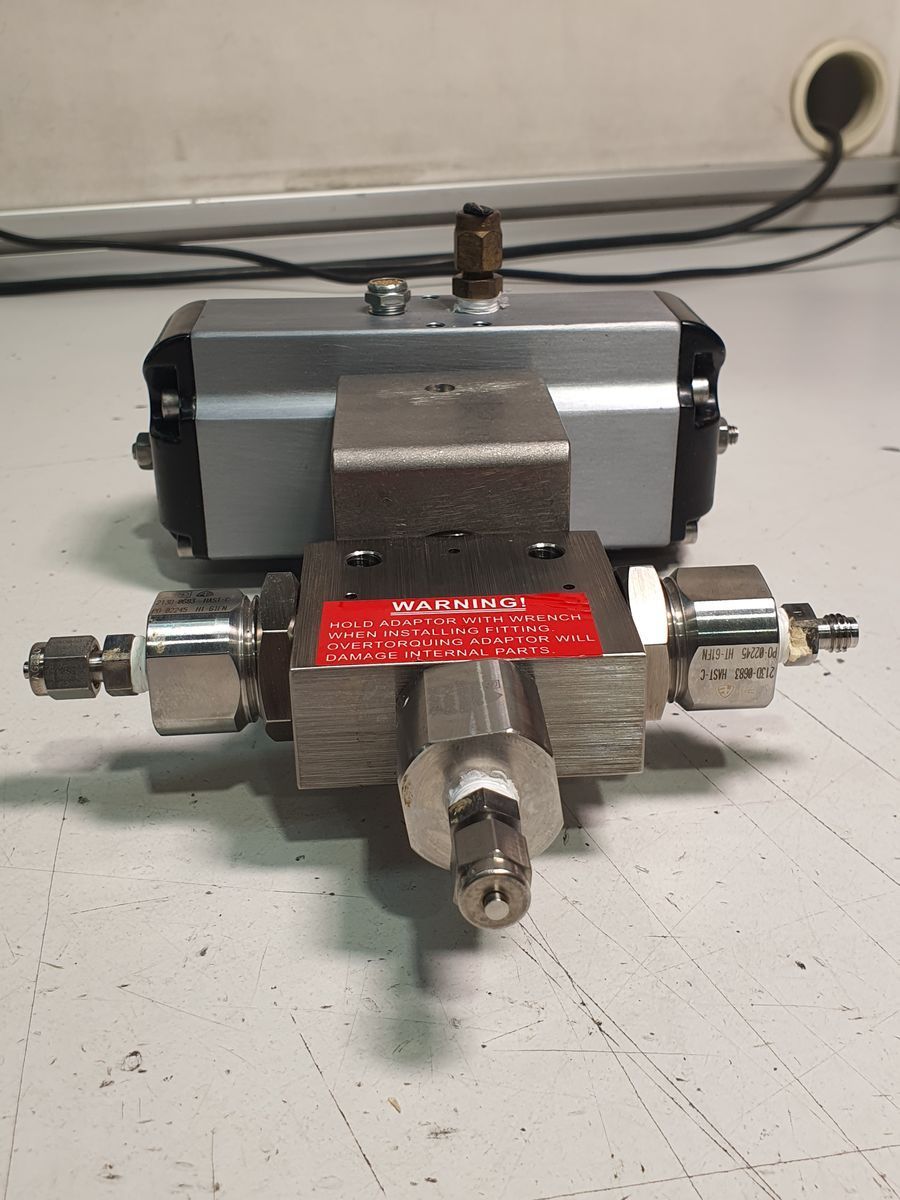

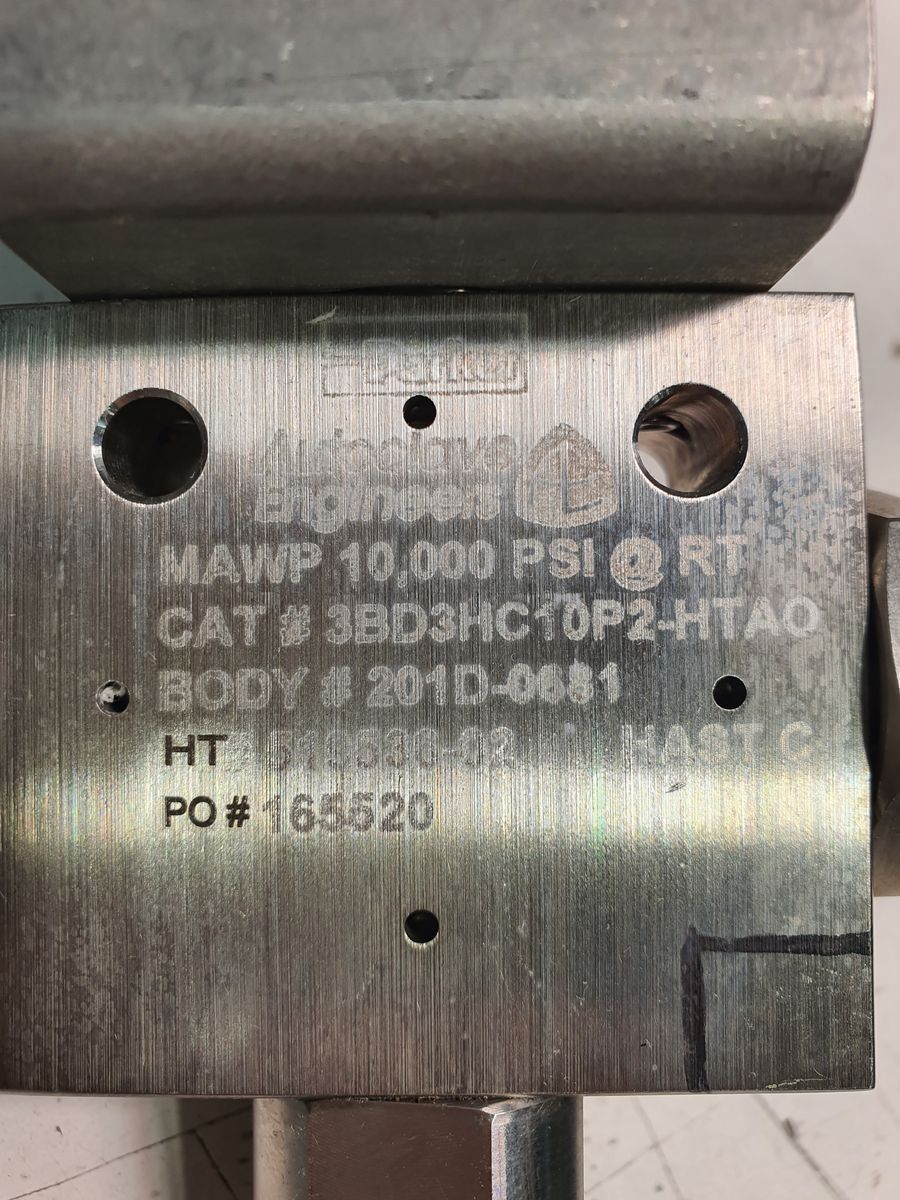

Autoclave Engineers Klep (Serie 201D-0681) _ Klephuis (Deel 2)

Beschrijving:
Dit zijn industriële hogedrukkleppen, ontworpen voor veeleisende procesapplicaties. De kleppen zijn ontworpen voor een perfecte afsluiting en duurzaamheid onder hoge druk en worden vaak gebruikt in chemische, petrochemische, laboratorium- en hogedruksystemen.

Belangrijkste kenmerken:
- Functie: Regelt de vloeistof- of gasstroom in een systeem; het mechanische element dat de stroom opent/sluit of reguleert.

- Constructie: Roestvrijstalen behuizing, ontworpen voor hogedruktoepassingen.

- Spindelontwerp: Niet-roterende spindel om slijtage aan de spindel/zitting te voorkomen, wat de duurzaamheid en een goede afsluiting bevordert.

- Afdichting: Metaal-op-metaal zitting en PTFE-ingekapselde pakking voor een volledig lekvrije afsluiting en betrouwbare afdichting.

- Drukcapaciteit: tot 10.000 PSI
- Temperatuurcapaciteit: Standaardkleppen met PTFE-pakking kunnen werken tot circa 232 °C (450 °F), met optionele pakking voor een groter temperatuurbereik.

- Functie in de assemblage: Het belangrijkste stroomregelelement, bediend door de pneumatische actuator (P-8546-2), regelt of schakelt de vloeistof-/gasstroom.

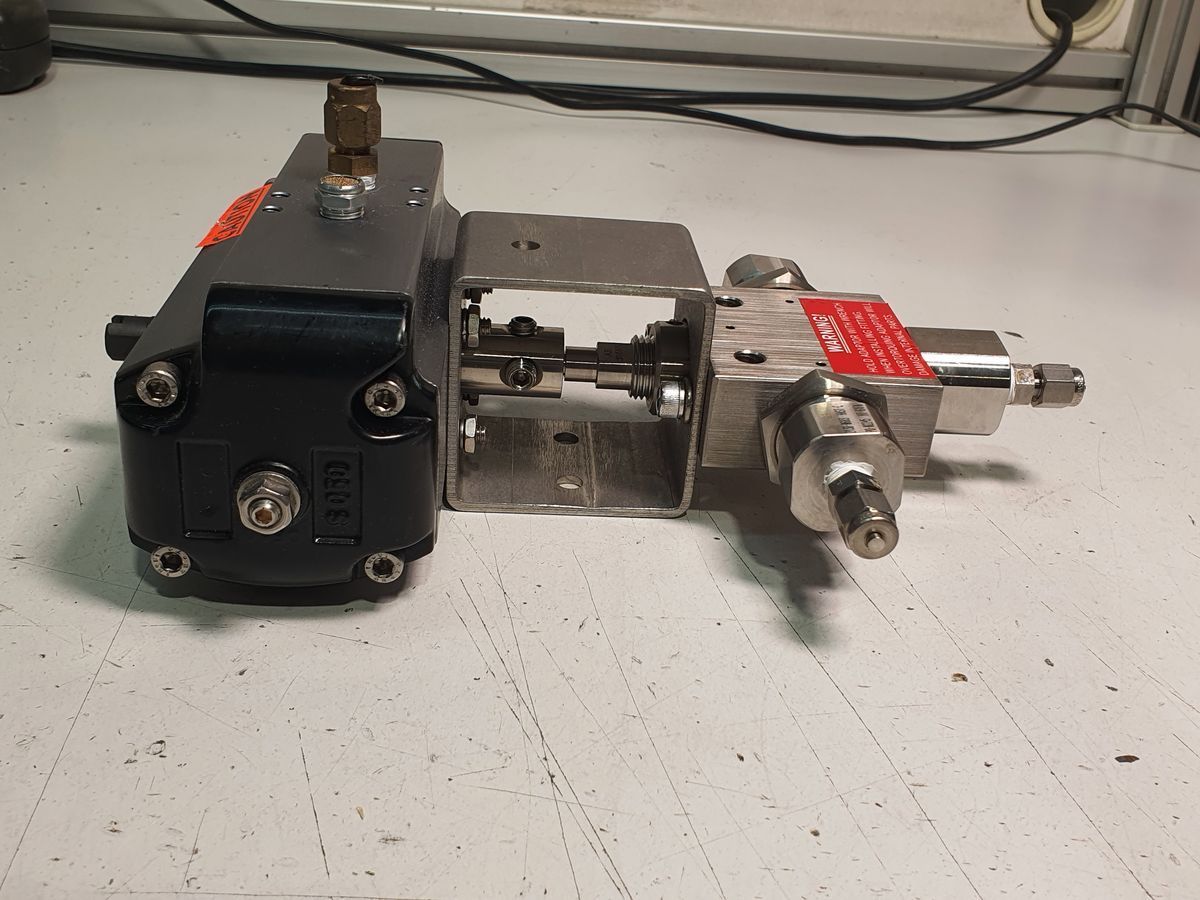

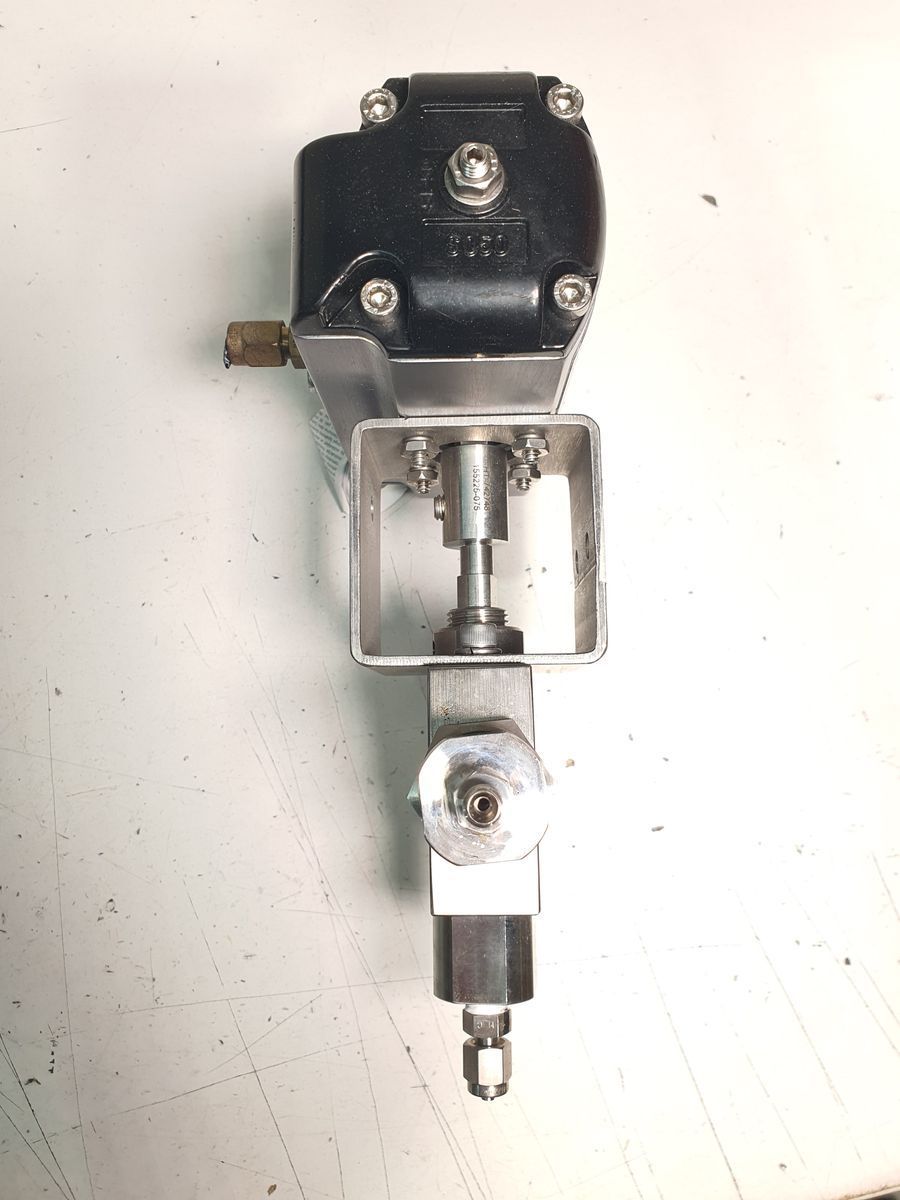

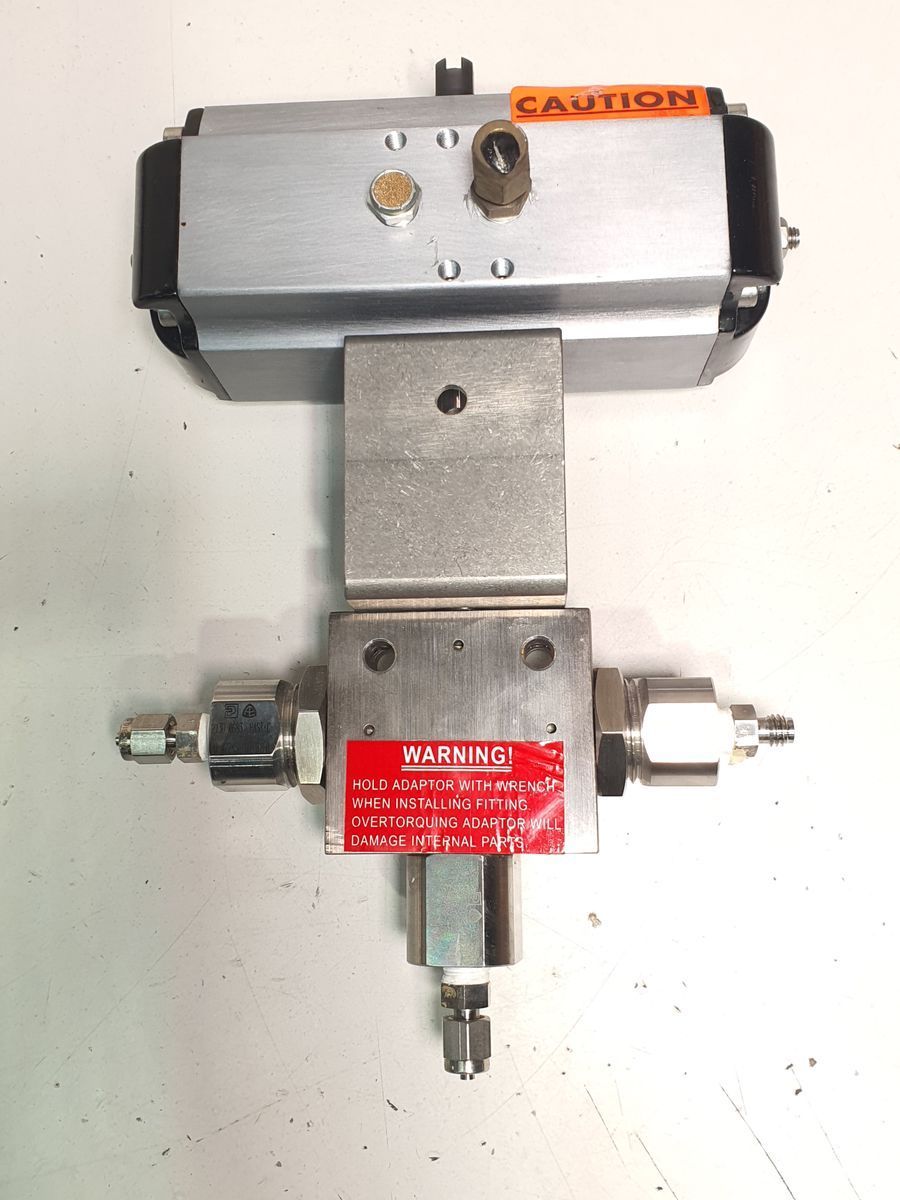

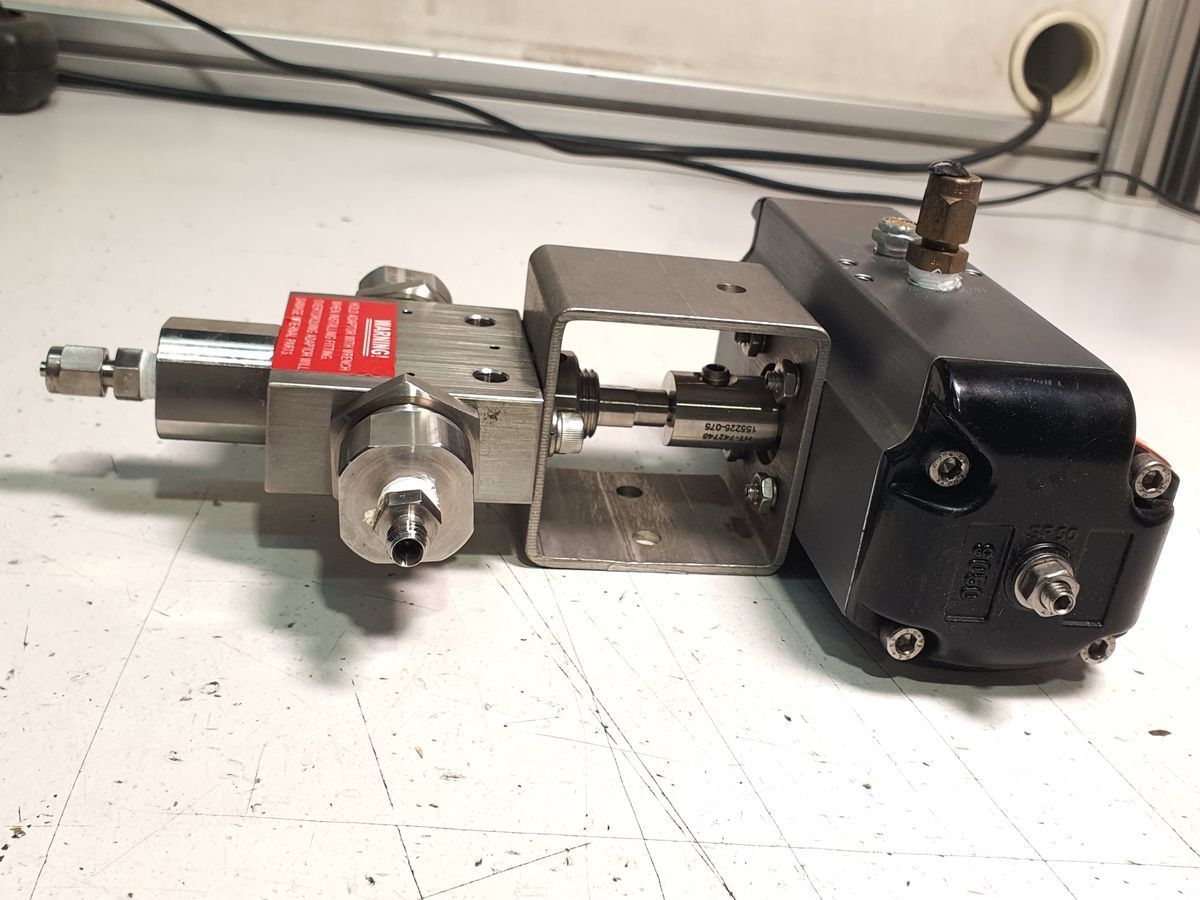

Hoe ze samenwerken: Klep (201D-0681): Regelt de stroom van vloeistof of gas. Actuator (P-8546-2): Levert de kracht om het klepmechanisme te bewegen met behulp van luchtdruk. Samen vormen ze een pneumatisch bediende klepconstructie, waardoor bediening op afstand of automatisch mogelijk is.
